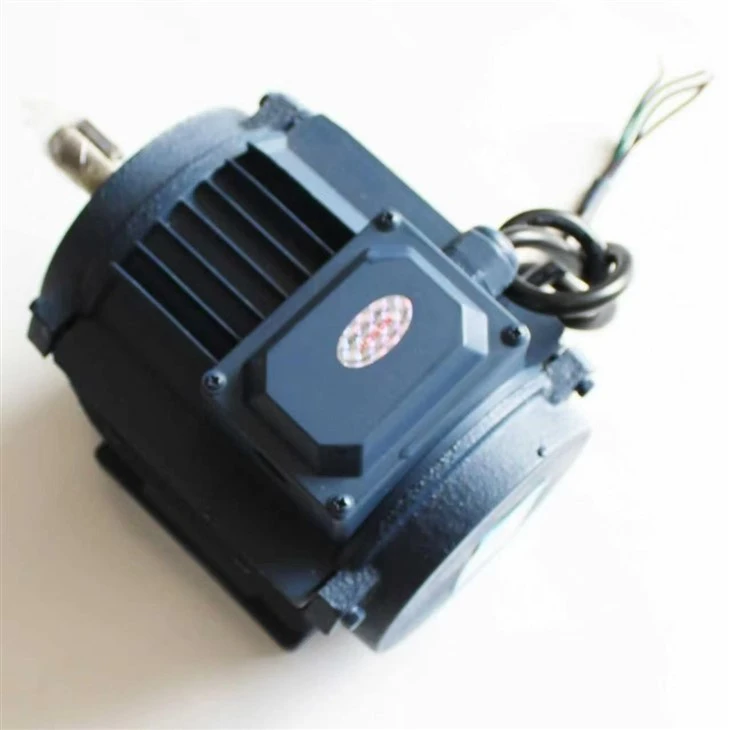

Silnik wentylatora nagrzewnicy jednostki

Silniki wentylatorów nagrzewnic jednostkowych napędzają wentylatory osiowe w gazowych, elektrycznych i wodnych systemach grzewczych. Jednostki te, umieszczone bezpośrednio na ścieżce cieplnej, wykorzystują izolację-odporną termicznie i uszczelnione systemy łożysk, aby zapobiec rozkładowi smaru. Głównym celem projektu jest utrzymanie równomiernego przepływu powietrza przy zmiennych temperaturach obudowy przy jednoczesnej minimalizacji wibracji konstrukcyjnych.

Wyślij zapytanie

Silniki wentylatorów nagrzewnicy jednostki o wysokiej{{0}temperaturze

Silniki o małej mocy ułamkowej do pracy ciągłej- przeznaczone do grzejników pomieszczeń, dmuchaw hydraulicznych i przemysłowych jednostek grzewczych pracujących pod dużym obciążeniem termicznym.

Przegląd produktu

Kluczowe cechy silnika wentylatora nagrzewnicy

System izolacji klasy H
Druty nawojowe i lakier izolacyjny wytrzymują ciągłe temperatury pracy do 180°C bez przebicia dielektrycznego.

Ochrona obudowy TEAO
Całkowicie zamknięta konstrukcja Air Over uszczelnia wewnętrzne komponenty przed kurzem i zanieczyszczeniami z otoczenia, jednocześnie wykorzystując do chłodzenia główny strumień powietrza wentylatora.

Łożyska kulkowe wysokotemperaturowe-
Łożyska luzu C3 z podwójnie-osłoną, wypełnione syntetycznym smarem polimocznikowym, utrzymują stabilność smarowania do 150°C.

Automatyczne przeciążenie termiczne
Wewnętrzne zabezpieczenia termiczne-linii odcinają zasilanie w przypadku chwilowego-przekroczenia temperatury i resetują się po schłodzeniu.

Wyważanie dynamiczne ISO G2.5
Wirniki są wyważane dynamicznie w dwóch-płaszczyznach, aby utrzymać prędkość drgań wału poniżej 1,5 mm/s, zapobiegając rezonansom w blaszanych obudowach.

Elastyczna geometria montażowa
Ustandaryzowane tylne kołki,-rowki na brzuchu i opcje sztywnej podstawy pasują do typowych konfiguracji szaf przemysłowych.

Dane techniczne

Parametr	Standardowa wartość / wybór
Moc wyjściowa	1/10 KM, 1/6 KM, 1/4 KM, 1/3 KM, 1/2 KM, 3/4 KM, 1 KM
Rozmiar ramy	NEMA 48 / NEMA 56 / IEC 71
Typ obudowy	TEAO (całkowicie zamknięte powietrze nad)
Napięcie / Częstotliwość	115 V / 230 V / 460 V przy 50/60 Hz
Prędkość / Bieguny	4-biegunowy (1620 obr./min) / 6-biegunowy (1050 obr./min)
Kontrola prędkości	Kliknięcie PSC z pojedynczą-prędkością/wieloma-prędkościami
Klasa izolacji	Klasa H (limit 180C)
Namiar	Podwójnie-uszczelnione łożyska kulkowe zwykłe C3
Ocena cła	Ciągły (S1)
Temperatura otoczenia	-20°C do +60°C
Ocena wstępna	IP54/IP55
Specyfikacja wału	Stal AISI 1045, średnica 12,7 mm lub 15,875 mm z pojedynczym spłaszczeniem

Zastosowania silnika wentylatora nagrzewnicy

Gazowe-nagrzewnice jednostkowe
Napędza łopatki wentylatora osiowego bezpośrednio za rzędami rur wymienników ciepła w obiektach magazynowych.

Wodne grzejniki pomieszczeń
Zapewnia stały przepływ powietrza przez wężownice gorącej wody lub pary w budynkach komercyjnych.

Dmuchawy oporowe elektryczne
Utrzymuje wymaganą minimalną prędkość przepływu powietrza przez otwarte elementy wężownicy w nagrzewnicach użytkowych.

Rolnicze urządzenia grzewcze
Chroni wewnętrzne zespoły stojana przed wysoką wilgocią i kurzem w szklarniach.

Przemysłowe grzejniki warsztatowe
Obsługuje częste cykle i ciągłą pracę w zmiennych temperaturach sufitu.

Opcje konfiguracji silnika

Niestandardowe wymiary wału,-profile obniżające, podwójne spłaszczenia i wydłużone gwinty.

Niestandardowa rezystancja uzwojenia do pracy z dwoma-napięciami lub wieloma-odczepami prędkości.

Przewody wysokotemperaturowe-z ochronną osłoną z włókna szklanego i złączami końcowymi.

Niestandardowe wsporniki montażowe, w tym przyspawane uchwyty, przedłużone kołki i adaptery-pasa na brzuchu.

Zabezpieczenie powierzchni- przed korozją, w tym powłoki epoksydowe i-cynkowany sprzęt.

Proces produkcji i jakości

Przegląd aplikacji
Weryfikacja ciśnienia statycznego, limitów ciepła otoczenia, masy łopatek wentylatora i cyklu pracy.

Montaż prototypu
Przykładowa konstrukcja obejmująca określone długości przewodów, geometrię montażu i parametry uzwojenia.

Testowanie wydajności
Pełne-testowanie wzrostu temperatury pod obciążeniem, weryfikacja wydajności hamowni i pomiar mocy akustycznej.

Bieg pilotażowy
Produkcja małych partii w celu potwierdzenia dopasowania wymiarowego na liniach montażowych klienta.

Testowanie produkcji masowej
Każdy produkowany silnik przechodzi automatyczne testy izolacji elektrycznej pod napięciem 1800 V, rezystancji uzwojeń i wartości granicznych wibracji.

Mocne strony techniczne

Margines termiczny
Materiały uzwojenia przystosowane do temperatury 180°C zapewniają przestrzeń operacyjną w-sufitach o wysokich temperaturach otoczenia.

Tolerancje bicia wału
Precyzyjna obróbka utrzymuje bicie wału w granicach 0,02 mm, aby zapobiec przedwczesnemu zużyciu łożysk.

Izolacja dielektryczna
Szczeliny stojana mają wzmocnione bariery izolacyjne, które zapobiegają zwarciom międzyfazowym.

Elastyczność produkcji
Linie produkcyjne obsługują specjalistyczne serie-o małych wolumenach obok standardowych zamówień-o dużych wolumenach.

Często zadawane pytania

P: Dlaczego TEAO jest standardem konstrukcyjnym w zastosowaniach z nagrzewnicami jednostkowymi?

Odp.: Silniki TEAO wykorzystują zewnętrzny przepływ powietrza generowany przez dołączone łopatki wentylatora w celu rozpraszania ciepła. Eliminuje to potrzebę stosowania zewnętrznych wentylatorów chłodzących, jednocześnie utrzymując wewnętrzne uzwojenia całkowicie uszczelnione przed pyłem unoszącym się w powietrzu.

P: Jaki smar łożyskowy jest używany do pracy w wysokich-temperaturach?

Odp.: Silniki są montowane przy użyciu syntetycznego smaru na bazie polimocznika lub estrów-, przystosowanego do ciągłej pracy w zakresie od -30°C do +160C bez oddzielania oleju.

P: Czy silniki jednofazowe-umożliwiają regulację prędkości?

Odp.: Konstrukcje stałego kondensatora dzielonego można zbudować z pośrednimi odczepami uzwojenia, zapewniając połączenia o wysokiej, średniej i niskiej prędkości w celu regulacji pola.

P: W jaki sposób kontrolowane są wibracje wału?

Odp.: Wirniki poddawane są automatycznemu wyważaniu dynamicznemu w dwóch płaszczyznach, aby spełnić normy ISO 1940 G2.5, zapobiegając przenoszeniu hałasu mechanicznego przez obudowy urządzeń grzewczych.

P: Czy dostępne są niestandardowe długości wałów i płaskie powierzchnie?

Odp.: Średnice wałów, płaskie powierzchnie, wpusty i długości całkowite są obrabiane maszynowo zgodnie z dokładnymi rysunkami mechanicznymi.
